Как проверить термодатчик хлебопечки: пошаговая диагностика мультиметром

Термодатчик (терморезистор) — это один из важнейших элементов управления хлебопечкой, отвечающий за контроль температуры на всех этапах выпекания. Его поломка приводит к тому, что плата управления получает неверные данные, из-за чего хлеб либо сгорает, либо остается сырым, либо устройство вовсе отказывается включаться. Чтобы убедиться в неисправности именно этой детали, необходимо провести диагностику с помощью измерительного прибора.

Признаки неисправности датчика температуры

Прежде чем разбирать кухонную технику, стоит обратить внимание на внешние проявления поломки, которые косвенно указывают на проблемы с термоконтролем. Электроника современных хлебопечек (Moulinex, LG, Kenwood, Panasonic и других) запрограммирована на самодиагностику и часто сама сообщает пользователю о сбое.

Основные симптомы выхода термодатчика из строя выглядят следующим образом:

Коды ошибок на дисплее. Самые частые сигналы — это H, HH, HHH, E1 или Error. Эти символы появляются сразу после включения или при попытке запустить программу выпечки.
Перегрев продукта. Хлеб постоянно подгорает, превращаясь в уголь, при этом таймер еще не закончил отсчет. Это значит, что датчик не дает сигнал отключить ТЭН.
Недопекание. Устройство отключается раньше времени, оставляя мякиш сырым, считая, что нужная температура уже достигнута.
Отказ запуска. Хлебопечка пищит и не запускает замес или нагрев, хотя устройство остывшее.

Если вы заметили один из этих признаков, вероятность поломки термистора очень высока, и требуется его инструментальная проверка.

Подготовка и демонтаж датчика

Для проведения корректного теста датчик необходимо извлечь из цепи, так как проверка установленного элемента может дать погрешность из-за влияния других компонентов платы. Обычно термодатчик выглядит как небольшая металлическая или стеклянная «капля» на двух проводах, закрепленная внутри камеры выпекания винтом.

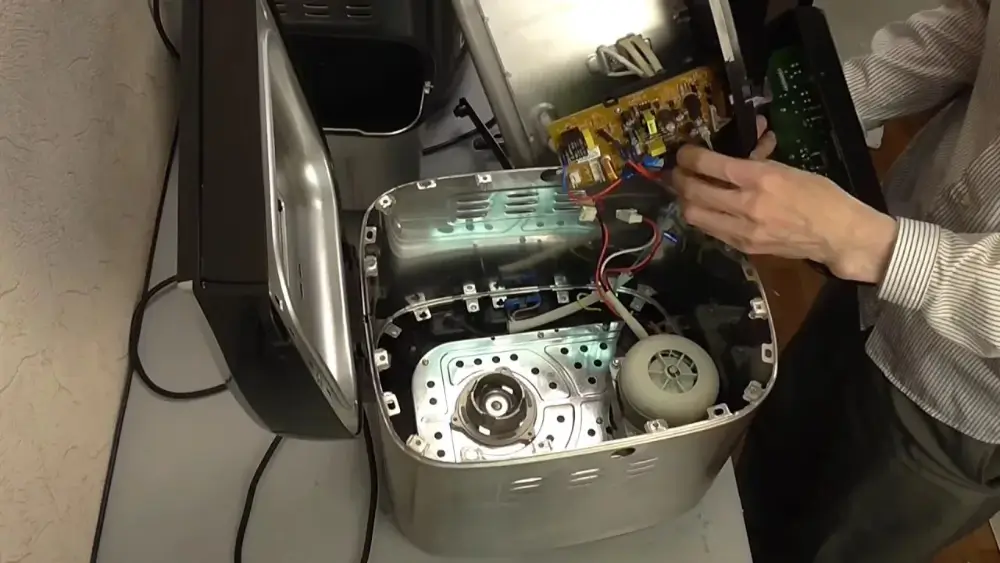

Процесс демонтажа включает несколько последовательных шагов для доступа к внутренней электронике:

Отключите хлебопечку от сети и дайте ей полностью остыть.
Открутите винты на дне или задней панели корпуса (в зависимости от модели) и аккуратно снимите верхнюю часть кожуха.
Найдите место крепления датчика внутри камеры (обычно на средней высоте стенки) и открутите фиксирующий винт.
Отследите, куда идут провода от датчика к плате управления, и отсоедините фишку (коннектор).

После того как деталь извлечена или хотя бы отключена от платы, можно приступать к замерам электрических параметров.

Проверка термодатчика мультиметром

В большинстве хлебопечек используются NTC-термисторы (Negative Temperature Coefficient). Их особенность заключается в том, что при повышении температуры их электрическое сопротивление падает. Для диагностики понадобится обычный бытовой мультиметр, переведенный в режим измерения сопротивления (омметр).

Процедура проверки состоит из замера сопротивления в холодном состоянии и при нагреве.

Настройка прибора. Переведите мультиметр в режим измерения сопротивления на пределе 200 кОм (200k).
Замер при комнатной температуре. Подсоедините щупы к контактам фишки датчика. При температуре около +25°C исправный датчик должен показывать сопротивление в диапазоне от 50 до 100 кОм (чаще всего встречаются модели на 50 кОм или 100 кОм, например, в моделях LG или Moulinex).
Тест на нагрев. Не отпуская щупы, нагрейте сам чувствительный элемент датчика. Можно просто зажать его в теплой ладони или поднести к чашке с горячей водой (не опуская контакты в воду).
Наблюдение за динамикой. У исправного датчика сопротивление должно плавно и быстро уменьшаться по мере нагрева.

Если мультиметр показывает «1» (бесконечность) — значит, в цепи обрыв. Если значение близко к нулю — произошло короткое замыкание. Если сопротивление не меняется при нагреве — сенсор деградировал и требует замены.

Нюансы подбора замены

Важно понимать, что термодатчики не являются универсальными, даже если внешне они выглядят одинаково. Главная характеристика — это номинальное сопротивление при 25°C.

При поиске новой запчасти учитывайте следующие моменты:

Сопротивление. Если ваш старый датчик показывает хоть какие-то значения, попробуйте определить его номинал по таблицам в интернете для вашей модели печки. Установка датчика на 100 кОм вместо 50 кОм приведет к некорректной работе программ.
Размеры и крепление. Форма капсулы и длина проводов должны соответствовать оригиналу, иначе вы не сможете закрепить его в камере герметично.

Ремонту эта деталь не подлежит. При выявлении отклонений в сопротивлении или обрыве единственным решением является покупка и установка нового аналогичного компонента.
